Slaaplager met één rij cross-roller Leveranciers

Jiangsu Manchen Transmission Technology Co., Ltd. Thuis / Product / Slaaplager met één rij cross-roller
  • Slaaplager met één rij cross-roller
  • Slaaplager met één rij cross-roller

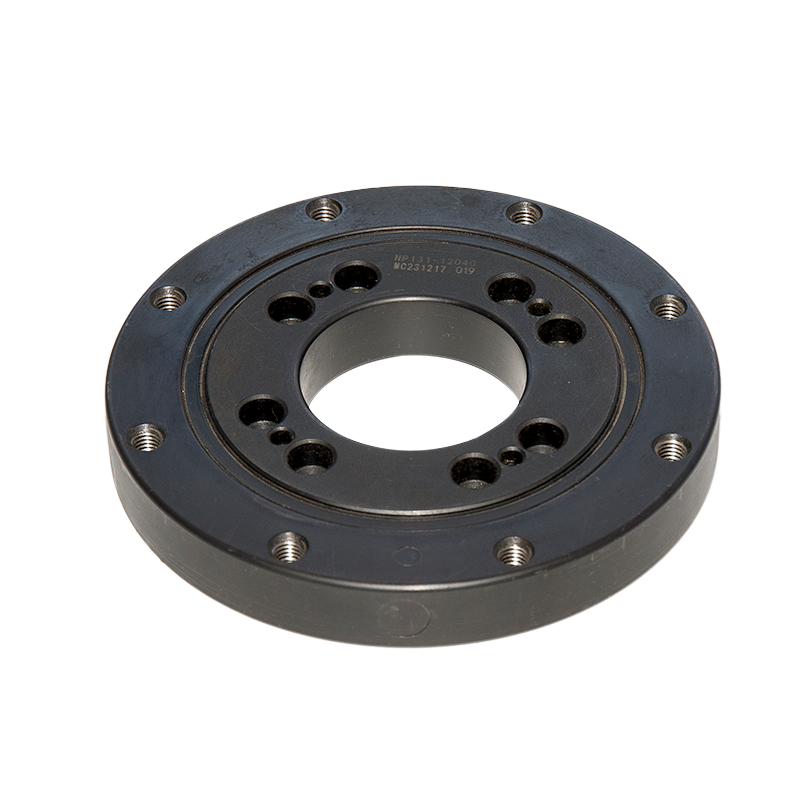

Slaaplager met één rij cross-roller

Het gekruiste rollager met één rij maakt gebruik van een ontwerp met gekruiste rollen met één rij, wat niet alleen de belastingdragende capaciteit verbetert, maar ook de stabiliteit van de apparatuur versterkt. De precieze coördinatie tussen rollers en renways zorgt voor een hoge precisie en gladheid tijdens de rotatie, waardoor onze Slewing -lager toepasbaar is op verschillende gebieden, zoals engineeringmachines, windenergie -generatie, havenmachines en meer.

Onze gekruiste roller met één rij staat bekend om zijn hoge belastingvermindering en betrouwbaarheid. Het ontwerp van gekruiste rollen stelt elke rol in staat om de belasting gelijkmatig te delen, waardoor de algehele draagvermogen wordt verbeterd. Dit ontwerp vermindert ook wrijvingscoëfficiënten, minimaliseert energieverlies en verbetert de efficiëntie van apparatuur. Flexibele installatiemethoden worden gebruikt bij het ontwerp van het gekruiste roll-roll-lager met één rij om te voldoen aan verschillende gebruikersbehoeften. Of het nu horizontaal of verticaal is geïnstalleerd, het kan eenvoudig worden bereikt. Bovendien toont het lager aanpassingsvermogen aan, waardoor stabiele werking wordt gewaarborgd in harde omgevingen zoals hoge temperaturen, hoge luchtvochtigheid en corrosie. Wat onderhoud is, geeft ons ontwerp prioriteit aan gemak, waardoor routineinspecties en onderhoud eenvoudig en efficiënt worden.

Ons leidinggevende lager ondergaat rigoureuze kwaliteitscontrole en duurzaamheidstests en zorgt voor productbetrouwbaarheid en duurzaamheid in verschillende negatieve omgevingen. We bieden uitgebreide technische ondersteunings- en aanpassingsdiensten om aan specifieke klantvereisten te voldoen, waardoor klanten geschikte oplossingen voor het dragen van een doodvoering ontvangen voor hun applicatiescenario's. Het kiezen van onze Slewing Lager betekent kiezen voor uitstekende prestaties en kwaliteitsservice. We kijken ernaar uit om met u samen te werken om het succes van engineeringprojecten te stimuleren.

Neem contact met ons op Jiangsu Manchen Transmission Technology Co., Ltd.

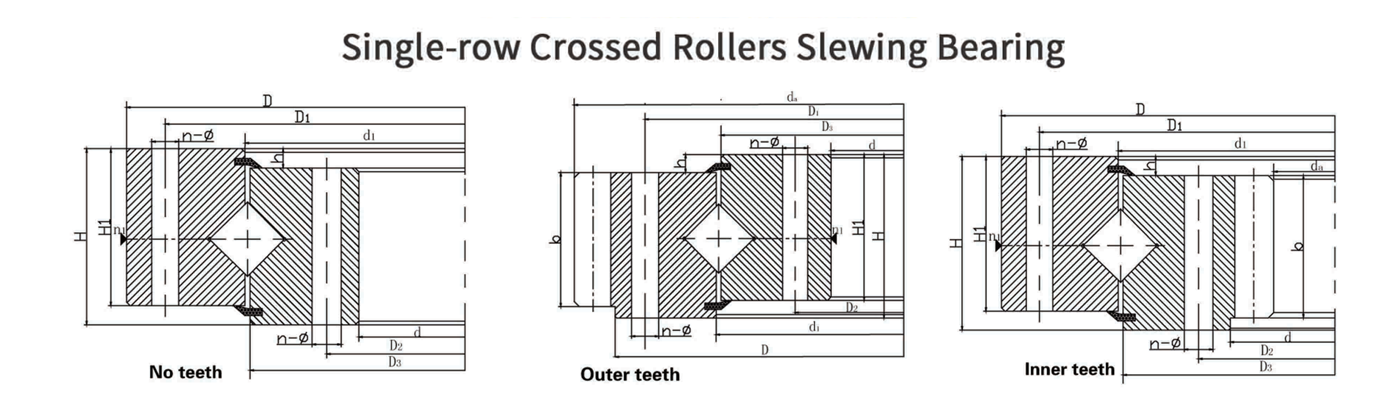

Technische kenmerken

11 serie BAsispArAMeters
SerieNuMmer BAsisgrootte CoNfiguratiegrootte Montagegrootte Structurele grootte Versnellingsgegevens Buitenste versnellingsgegevens Innerlijke versnellingsgegevens
Geen tanDen Outerine -tanDen Binnenste tanDen D D H D 1 D 2 Boutgat ScHroefgat n N1 D 3 D 1 H 1 H B m D a Z d a Z
Type 0 Type 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
HJ -serie basisparameters
Serienummer Basisgrootte Configuatiegrootte Montagegrootte Structurele grootte Versnellingsgegevens Buitenste versnellingsgegevens Innerlijke versnellingsgegevens
Geen tanden
D L mm 		Outerine -tanden
D L mm 		Binnenste tanden
D L mm 		D
mm 		d
mm 		H
mm 		D 1
mm 		D 2
mm 		n ∅
mm 		N1 d 1
mm 		D 3
mm 		H 1 h b
mm 		X m
mm 		D a
mm 		Z D a
mm 		Z
1 HJB.20.625 Hjw.20.625 Hjn.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
Hjw.20.625a Hjn.20.625a ➕11.15 6 755.5 122 498.7 84
2 HJB.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
Hjw.20.720a Hun.20.720a -1 8 861.1 104 582.3 74
3 HJB.30.820 HJW.30.820 Hjn.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
Hjw.30.820a Hjn.30.820a -1 10 986.2 95 658 67
4 HJB.30.880 HJW.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
Hjw.30.800a Hjn.30.830a -10 10 10463 101 707 B 72
5 HJB.30.1020 HJW.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A Hjn.30.1020a ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 HJW.38.1220 Hjn.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220A Hjn 36.1220a -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 HJW.36.1250 Hjn.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0.35 10 1443 143 1037 105
HJW.36.1250A Hun.36.1250a -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 HJW.36.1435 Hjn.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
HJW.38.1435A HJN 36.1435A -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 HJW.45.1540 Hjn.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
Hjw.45.1540a Hjn.45.1540a ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45.1700 Hjn. 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
Hjw.45.1700a Hjn.45.1700a ➕1.15 16 1950.8 118 1452.3 92

Aanbevolen producten

Contact houden

SUBMIT
Over ons
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd werd opgericht in 2019. We zijn betrouwbare fabrikant van drie rijen roller Slewing Bearing (13 Series) en leverancier in China. Wij zijn ook een professionele dooddragende productie-onderneming die ontwerp, onderzoek en ontwikkeling, productie en verkoop integreert. Het bedrijf is gevestigd in de stad Huangtu, Jiangyin City, de provincie Jiangsu, met een zeer handig transport. Het bedrijf heeft volwassen technische omstandigheden en goed uitgeruste apparatuur. De producten worden veel gebruikt in industriële robots, medische apparatuur, engineeringmachines, havenmachines, milieubeschermingsapparatuur, fotovoltaïsche industrie en andere velden. Het bedrijf houdt zich altijd aan de bedrijfsfilosofie van "kwaliteitsfirst, win-win samenwerking" om diensten van hoge kwaliteit en betrouwbare producten te bieden voor nieuwe en oude klanten. Zorg voor ondernemingen met een volledig scala aan oplossingen om hen te helpen hun managementniveau en productiecapaciteit te verbeteren, zodat ondernemingen altijd het concurrentievermogen kunnen behouden in de felle marktconcurrentie en een snelle en stabiele ontwikkeling van ondernemingen kunnen bereiken.

Ere -certificaat
Nieuws
Productkennis

Methoden voor het verbeteren van de laadcapaciteit en de precisie van gekruiste rollende lagers met één rij

Het verbeteren van de laadcapaciteit en de precisie van gekruiste roll-roll-lagers met één rij omvat het optimaliseren van verschillende ontwerp-, productie- en operationele factoren. Hier zijn enkele methoden om deze attributen te verbeteren:
Materiaalselectie: Materialen met hoge sterkte: gebruik hoge sterkte, slijtvaste materialen voor de rennen en rollen, zoals geavanceerde stalen legeringen of composieten, om de belastingscapaciteit en duurzaamheid te vergroten.
Oppervlaktebehandelingen: Breng oppervlaktebehandelingen of coatings aan, zoals nitridende of verharding, om de hardheid en slijtvastheid van de lagercomponenten te verbeteren. Precisie Productie: Machinatie met een hoge nauwkeurigheid: gebruik geavanceerde bewerkingstechnieken en apparatuur om een ​​hoge precisie te bereiken bij het vervaardigen van de races en rolletjes en gladde deviaties of goedkeuring van de recherities of diskeer en corrigeren. het productieproces.
Verbeterde ontwerp: geoptimaliseerde rolgeometrie: ontwerprollers met geoptimaliseerde geometrieën om de belastingverdeling te verbeteren en gelokaliseerde stressconcentraties te verminderen. Dit kan zowel laadcapaciteit als precisie verbeteren. Vergrendeld raceway -ontwerp: zorg ervoor dat de renderstieken zijn ontworpen met nauwkeurige profielen om wrijving en slijtage te verminderen, wat kan bijdragen aan een betere ladingafhandeling en precieze beweging.
Smeer: ​​geavanceerde smeermiddelen: gebruik hoogwaardige smeermiddelen met geschikte viscositeiten en additieven om wrijving en slijtage te verminderen, wat helpt bij het handhaven van zowel belastingscapaciteit als precisie. Effectieve smeersystemen: implementeer automatische of gecentraliseerde smeersystemen om te zorgen voor consistente en adequate smeercomponenten. Dat kan de prestaties en precisie beïnvloeden. Nauwkeurige afstemming: lijn het lager tijdens de installatie correct uit om een ​​gelijkmatige belastingverdeling te garanderen en onnodige spanningen te voorkomen die de belastingscapaciteit en precisie in gevaar kunnen brengen.
Laadverdeling: uniforme belastingverdeling: ontwerp het lager en de montage om een ​​uniforme belastingverdeling over alle rollen te bevorderen, het risico op gelokaliseerde overbelastingen te verminderen en de totale belastingscapaciteit te verbeteren. Minimeer momentbelastingen: minimaliseer momentbelastingen en excentriciteiten die de laadcapaciteit en precisie van de lager kunnen beïnvloeden.
Temperatuurbeheer: temperatuurregeling: implementeer maatregelen om bedrijfstemperaturen te beheren, omdat overmatige warmte de smeermiddelprestaties en materiaaleigenschappen kan beïnvloeden, mogelijk invloed hebben op de belastingscapaciteit en precisie. THEMAL EXPANTIE Overwegingen: rekening houden met thermische expansie in het lagerontwerp en installatie om precieze toleranties te behouden onder variërende temperaturen.
Onderhoudspraktijken: regelmatige inspecties: regelmatig inspecties uitvoeren om vroege tekenen van slijtage, schade of verkeerde uitlijning te detecteren. Het onmiddellijk aanpakken van deze problemen kan helpen de laadcapaciteit en precisie te behouden. Preventief onderhoud: volg een preventief onderhoudsschema dat smering, reiniging en aanpassingen omvat om optimale prestaties te garanderen.
Advanced Technologies: Finite Element Analysis (FEA): gebruik FEA- en andere simulatietools tijdens de ontwerpfase om belastingsverdeling, stress en prestaties van de lager te voorspellen en te optimaliseren. Innovatieve ontwerpkenmerken: onderzoek de opname van geavanceerde ontwerpkenmerken, zoals verbeterde afdichtingen of dempingssystemen, om de hantering en de precisie te verbeteren.
Aanpassing: oplossingen op maat: het lagerontwerp aanpassen om aan specifieke toepassingsvereisten te voldoen, inclusief laadcapaciteiten en precisieniveaus. Op maat gemaakte oplossingen kunnen unieke uitdagingen aanpakken en de algehele prestaties verbeteren. Training en expertise: expertise in installatie: zorg ervoor dat installatie wordt uitgevoerd door getrainde professionals met expertise in het omgaan en opzetten van zeer nauwkeurige lagers. Continue verbetering: bijgewerkt blijven met industriële vooruitgang en het opnemen van beste praktijken in de ontwerp-, productie- en onderhoudsprocessen.
Het verbeteren van de laadcapaciteit en de precisie van gekruiste roll-roll-lagers met één rij omvat het optimaliseren van materiaalselectie, productieprocessen, ontwerpkenmerken en onderhoudspraktijken. Door deze gebieden aan te pakken, kunt u de prestaties, duurzaamheid en nauwkeurigheid van het lager verbeteren en ervoor zorgen dat het voldoet aan de eisen van verschillende toepassingen met een hoge lading en zeer nauwkeurigheid.

Voordelen van het gebruik van enkele gekruiste roll-sleeplagers in zeer nauwkeurige toepassingen

Gekruiste roll-roll-lagers met één rij zijn bijzonder voordelig in zeer nauwkeurige toepassingen vanwege hun unieke ontwerp- en prestatiekenmerken. Hier zijn de belangrijkste voordelen:
Hoge precisie en nauwkeurigheid: minimale rotatie -klaring: de gekruiste rolontwerp heeft afwisselend orthogonale opstellingen van cilindrische rollen, die rotatie -klaring vermindert en een hoge stijfheid biedt. Dit leidt tot precieze positionering en soepele rotatiebeweging, wat cruciaal is voor zeer nauwkeurige toepassingen zoals robotica, medische apparatuur en ruimtevaartsystemen. Verbladerde vervorming onder belasting: de gekruiste rolleropstelling verdeelt de belastingen gelijkmatiger, waardoor de vervorming van de lager onder verschillende belastingen wordt geminimaliseerd en een consistente precisie te waarborgen.
Hoog laadcapaciteit in alle richtingen: gecombineerde belastingafhandeling: gekruiste rollaglagers met één rij kunnen tegelijkertijd axiale, radiale en momentbelastingen afhandelen vanwege hun unieke ontwerp. Dit is met name nuttig in toepassingen die multi-directionele krachten of dynamische belastingen ervaren. Geoptimaliseerde belastingverdeling: de gekruiste opstelling van rollen biedt een groter contactoppervlak en een betere belastingverdeling in vergelijking met kogellagers, waardoor zowel radiale als axiale belastingscapaciteiten worden verhoogd.
Compact ontwerp: ruimtebesparend: het ontwerp van gekruiste roll-lagers met één rij zorgt voor een meer compacte montage in vergelijking met andere soorten lagers die meerdere rijen of grotere afmetingen vereisen voor vergelijkbare belastingscapaciteiten. Dit is gunstig voor zeer nauwkeurige toepassingen waar ruimte en gewicht beperkingen zijn, zoals in chirurgische robots of compacte industriële machines. Lichtgewichtconstructie: het compacte ontwerp vermindert het totale gewicht van het lager, wat voordelig is in toepassingen waar het minimaliseren van gewicht cruciaal is, zoals ruimtelijke componenten in de ruimtevaart.
Hoge stijfheid: verhoogde stijfheid: het gekruiste rolontwerp biedt inherent een hogere stijfheid en stijfheid in vergelijking met kogellagers. Deze stijfheid vermindert de afbuiging van het lager onder belasting, wat van cruciaal belang is voor het handhaven van precisie in toepassingen zoals CNC -machines, waar zelfs kleine bewegingen de nauwkeurigheid van de bewerking kunnen beïnvloeden.
Soepel en stabiele beweging: verminderde wrijving en trillingen: het unieke rollende contact van gekruiste rollens resulteert in lagere wrijving en minder trillingen tijdens de werking. Dit leidt tot soepelere en stabielere beweging, wat essentieel is voor hoogcisietoepassingen zoals het meten van instrumenten en beeldvormingsapparatuur. Laaggeluidsbewerking: de soepele beweging van de rollen vermindert operationele ruis, waardoor ze ideaal zijn voor toepassingen die een stille werking vereisen, zoals medische diagnostische apparaten.
Lange levensduur: verminderde slijtage: de optimale belastingverdeling en verminderde wrijving in gekruiste roll-roll-lagers van een enkele rij leiden tot minder slijtage op de lagercomponenten. Dit vertaalt zich in een langere levensduur, die gunstig is voor toepassingen die een hoge betrouwbaarheid en weinig onderhoud vereisen. Los frequent onderhoud: vanwege hun duurzaamheid en stabiliteit vereisen deze lagers vaak minder frequent onderhoud, waardoor downtime in kritieke bewerkingen wordt verminderd.
Veelzijdigheid tussen toepassingen: aanpasbaar aan verschillende omstandigheden: de mogelijkheid om zowel hoge ladingen te verwerken en een hoge precisie te onderhouden maakt een gekruiste roll-roll-lagers met één rij die geschikt zijn voor een breed scala aan toepassingen met een hoog nauwkeurige armen, van robotarmen tot optische apparatuur en halfgeleiderproductie.
Hoge betrouwbaarheid in kritieke toepassingen: consistente prestaties: het ontwerp zorgt voor betrouwbare en herhaalbare prestaties, wat cruciaal is in kritieke toepassingen waarbij precisie en betrouwbaarheid niet-onderhandelbaar zijn, zoals in chirurgische robotica of satellietpositiesystemen. Gebrachte terugslag: het gekruiste rolontwerp inherent reduceert backlash, wat essentieel is voor toepassingen waar precieze is.
Verbeterde veiligheid en controle: verbeterde veiligheidsvoorzieningen: in toepassingen zoals medische of ruimtevaart, waar de veiligheid van het grootste belang is, verminderen de hoge precisie en betrouwbaarheid van gekruiste roll -learings het risico op storingen verminderen, zorgen voor een veiligere werking. Beter controle over bewegingen: de hoge starheid en minimale terugslag kunnen een betere controle over bewegingen over bewegingen, wat vitaal is in automatisering en robotica.
Gekruiste roll-roll-lagers met één rij bieden talloze voordelen in zeer nauwkeurige toepassingen, waaronder hoge belastingcapaciteit, compact ontwerp, hoge stijfheid, gladde beweging, lange levensduur en veelzijdigheid. Deze attributen maken ze een uitstekende keuze voor industrieën waar precisie, betrouwbaarheid en efficiënte prestaties van cruciaal belang zijn.
