Wat zijn de kenmerken en toepassingen van tweerijige vierpunts contactkogellagers met gelijke diameter?

Introduction to Dubbele rij met gelijke diameter Four-Point Contact Ball Slewing Bearings

Tweerijige vierpuntskogellagers met gelijke diameter zijn geavanceerde roterende componenten die zijn ontworpen om complexe belastingsomstandigheden in zware machines aan te kunnen. In tegenstelling tot lagers met één rij hebben deze lagers twee rijen kogels met gelijke diameter, waardoor ze tegelijkertijd axiale, radiale en kantelmomenten met hoge stabiliteit en precisie kunnen ondersteunen. Ze worden vaak gebruikt in kranen, graafmachines, windturbines en industriële draaitafels.

De combinatie van hoge belastbaarheid, duurzaamheid en structurele compactheid maakt deze lagers essentieel in technische toepassingen waar betrouwbare rotatie en minimaal onderhoud van cruciaal belang zijn. Het begrijpen van hun technische kenmerken en geschikte scenario's is van cruciaal belang voor ingenieurs en operators.

Structurele kenmerken

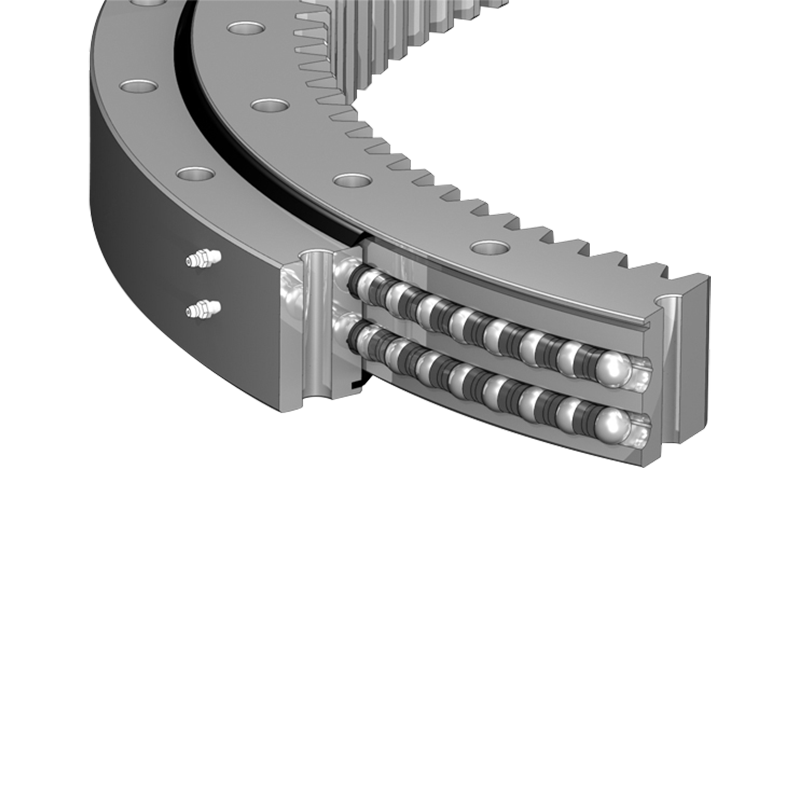

Dubbele rij kogelopstelling

Deze lagers zijn voorzien van twee concentrische rijen kogels, elk met een gelijke diameter, die zo zijn gerangschikt dat er per kogel vier contactpunten met de loopvlakken zijn. Deze geometrie verbetert de verdeling van de belasting en zorgt ervoor dat het lager axiale belastingen in beide richtingen kan verwerken en tegelijkertijd radiale krachten en kantelmomenten kan opvangen.

Raceway-ontwerp

De binnen- en buitenringen van het lager hebben nauwkeurig bewerkte loopvlakken, waardoor de kogels soepel kunnen bewegen. Het ontwerp met gelijke diameter vereenvoudigt het productieproces en zorgt voor consistente prestaties onder variabele belastingen. Bovendien zorgen geïntegreerde smeerkanalen voor optimale prestaties en verminderen ze slijtage.

Afdichting en onderhoud

Hoogwaardige afdichtingen voorkomen vervuiling door stof en vocht, wat cruciaal is voor buiten- en industriële toepassingen. Het ontwerp minimaliseert de noodzaak van frequent onderhoud, terwijl de operationele betrouwbaarheid behouden blijft. Juiste smeerintervallen verlengen de levensduur en verlagen de operationele kosten.

Laadvermogen en prestatiekenmerken

Axiale en radiale lastbehandeling

Tweerijige vierpuntscontactkogellagers met gelijke diameter kunnen dankzij de dubbele rijconfiguratie aanzienlijke axiale belastingen in beide richtingen aan. Ze ondersteunen ook efficiënt radiale belastingen, waardoor ze veelzijdig zijn voor toepassingen die multidirectionele belastingsaccommodatie vereisen.

Kantelmomentweerstand

Dankzij de vierpuntscontactgeometrie kunnen deze lagers kantelmomenten effectief weerstaan. Dit is vooral handig bij zware machines zoals kranen en graafmachines, waar de lading tijdens het gebruik dynamisch kan verschuiven.

Hoge rotatienauwkeurigheid

Precisiebewerking en uitgebalanceerde kogelverdeling zorgen voor een soepele rotatie en minimale trillingen. Een hoge rotatienauwkeurigheid is van cruciaal belang voor toepassingen zoals windturbines en industriële draaitafels waar consistente beweging vereist is voor efficiëntie en veiligheid.

Materiaal- en productieoverwegingen

Staalkwaliteit en harding

Deze lagers zijn doorgaans gemaakt van hoogwaardig gelegeerd staal, dat een warmtebehandeling heeft ondergaan om een optimale hardheid en taaiheid te bereiken. Een juiste materiaalkeuze zorgt voor duurzaamheid, weerstand tegen vermoeidheid en een lange levensduur onder zware belasting.

Precisiebewerking

De loopbanen en kogels zijn vervaardigd met nauwe toleranties, wat een uniform contact en consistente prestaties garandeert. Geavanceerde CNC-bewerkings- en slijpprocessen verbeteren de oppervlakteafwerking en verminderen de wrijving, wat leidt tot een hogere efficiëntie en minder slijtage.

Smeersystemen

Er zijn vaak geïntegreerde vet- of oliekanalen aanwezig om een consistente smering van alle contactpunten te garanderen. Dit verkort de onderhoudsintervallen, voorkomt oververhitting en verlengt de levensduur van het lager onder veeleisende omstandigheden.

Toepassingen en geschikte scenario's

Kranen en zware machines

In de bouw- en havenactiviteiten worden deze lagers veel gebruikt in torenkranen, mobiele kranen en grote graafmachines. Ze kunnen de gecombineerde axiale, radiale en kantelbelastingen aan die worden gegenereerd tijdens hef- en rotatiewerkzaamheden, waardoor stabiliteit en een lange levensduur worden geboden.

Windturbines

Windturbines hebben lagers nodig die grote kantelmomenten en dynamische belastingen door winddruk kunnen opvangen. Vierpuntscontactlagers met dubbele rij zorgen voor de nodige stijfheid en rotatienauwkeurigheid voor een efficiënte en veilige werking van de turbine.

Industriële draaitafels en robotica

In geautomatiseerde productie- en assemblagelijnen maken deze lagers een soepele rotatie van zware platforms en robotarmen mogelijk. Hun hoge nauwkeurigheid en draagvermogen zorgen voor minimale uitvaltijd en consistente prestaties in industriële omgevingen.

Vergelijking met andere zwenklagers

Onderhouds- en bedieningstips

Smeerschema

Controleer regelmatig alle contactpunten en vul deze bij met vet of olie. Een goede smering zorgt voor een soepele werking, vermindert wrijving en voorkomt voortijdige slijtage van kogels en loopbanen.

Inspectie en vervanging

Voer routine-inspecties uit op kogelslijtage, schade aan de loopbaan en de integriteit van de afdichting. Vervang versleten onderdelen onmiddellijk om operationele storingen te voorkomen en de rotatienauwkeurigheid te behouden.

Conclusie

Tweerijige vierpunts contactkogellagers met gelijke diameter combineren een hoog draagvermogen, nauwkeurige rotatie en duurzaamheid, waardoor ze geschikt zijn voor kranen, windturbines, industriële draaitafels en zware machines. Hun ontwerp zorgt voor een efficiënte verdeling van de belasting, weerstand tegen kantelmomenten en minimale onderhoudsvereisten.

By understanding their structural features, performance characteristics, and applicable scenarios, engineers can select the optimal bearing type to enhance machinery performance, operational safety, and longevity.
